Pemotongan pada gambar teknik memiliki aturan tertentu. Pada prinsipnya, ada beberapa elemen mesin yang tidak boleh dipotong memanjang. Beberapa elemen mesin tersebut antara lain:

Bidang potong ( cutting plane ) sebaiknya diidentifikasi dengan huruf kapital. Arah pandangan hasil potongan sebaiknya juga diindikasikan dengan anak panah. Pandangan hasil potongan, selanjutnya diberi identitas huruf sesuai dengan identifikasi bidang potong. Sebagai contoh: bidang potong X sampai X menghasilkan pandangan yang diberi nama X - X. Untuk lebih jelasnya lihat contoh pada gambar berikut.

Mesin bubut dapat digunakan untuk membuat ulir luar. Berikut video pembuatan ulir luar dengan mesin bubut:

Arsiran secara umum digunakan untuk memperlihatkan bidang potong. Bentuk arsiran paling sederhana biasanya berupa garis-garis kontinu tipis yang bersudut 45°.

MEDUSA adalah perangkat lunak CAD 2D/3D yang dikembangkan oleh CAD Schroer. MEDUSA bisa dijalankan pada sistem operasi Windows. Perangkat lunak ini cocok untuk insinyur-insinyur di bidang teknik mesin.

ActCAD adalah perangkat lunak CAD untuk membuat gambar 2D dan pemodelan 3D. ActCAD cocok bagi sebagian besar bidang teknik. Perangkat lunak ini relatif murah dan merupakan salah satu alternatif AutoCAD.

gCAD3D adalah perangkat lunak CAD/CAM 3D gratis. Perangkat lunak ini dapat anda modifikasi atau distribusikan ulang dengan ketentuan di bawah GNU General Public License. gCAD3D dapat dijalankan pada sistem operasi Windows dan Linux.

DesignSpark Mechanical adalah perangkat lunak CAD khusus untuk bidang mekanikal. DesignSpark Mechanical dapat digunakan untuk merancang secara 3D. Perangkat lunak ini gratis dan hanya dapat dijalankan pada sistem Windows.

SpaceClaim adalah software pemodelan 3D. SpaceClaim dapat digunakan untuk mengedit, memperbaiki dan membuat segala bentuk geometri. Sistem operasi untuk software ini adalah Windows.

VariCAD adalah software CAD 3D/2D yang khusus digunakan di bidang teknik mesin. VariCAD mudah digunakan dan dapat dijalankan pada OS Windows atau Linux. Segala kebutuhan untuk merancang mesin tersedia dalam software ini.

SharkCAD adalah software yang digunakan untuk menggambar 2D/3D. SharkCAD dilengkapi dengan peralatan untuk pemodelan. Software ini dibagi menjadi dua versi yakni SharkCAD dan SharkCAD Pro.

ViaCAD adalah software CAD yang dikembangkan oleh Punch! Software. Terdapat tiga jenis ViaCAD antara lain: ViaCAD 2D, ViaCAD 2D/3D, dan ViaCAD Pro.

ProgeCAD adalah salah satu software CAD 2D/3D alternatif dengan harga yang murah. Software ini memiliki format file yang cocok dengan software CAD lainnya seperti AutoCAD. Format file tersebut adalah dwg.

IronCAD adalah software CAD 3D yang dikembangkan pada tahun 2001. Software ini terbagi menjadi IronCAD Inovate, IronCAD Draft, dan IronCAD Compose. IronCAD cocok digunakan pada bidang teknik mesin. Sebagai contoh untuk merancang produk-produk kerja pelat dan kerja mesin.

GstarCAD adalah software CAD 2D/3D yang dikembangkan oleh Gstarsoft. GstarCAD digunakan pada bidang industri mekanikal, manufaktur, elektrikal, sipil, survei dan pemetaan.

BricsCAD adalah software CAD dengan fitur: gambar 2D, pemodelan 3D, desain kerja pelat, dan Building Information Modeling (BIM). BricsCAD dikembangkan oleh Bricsys®. Produk andalan Bricsys® antara lain: BricsCAD BIM ( Building Information Modeling ), BricsCAD Sheet Metal (untuk membuat desain kerja pelat), dan Bricsys 24/7.

OpenSCAD merupakan software untuk membuat model CAD 3D. OpenSCAD gratis dan tersedia untuk sistem Linux/UNIX, Windows, dan Mac OS X. Software ini lebih fokus pada aspek CAD dan kurang cocok untuk membuat animasi komputer.

BRL-CAD merupakan aplikasi CAD 3D yang terbuka bagi siapa saja. BRL-CAD dapat dijalankan pada sistem operasi Windows, Linux, Mac, Solaris, dan BSD. Aplikasi ini dikembangkan tahun 1979 dan telah digunakan pada bidang-bidang akademik, militer, industri, dan arsitektur.

LibreCAD dikembangkan tahun 2010. LibreCAD merupakan aplikasi CAD 2D yang gratis dan terbuka bagi siapa saja. Aplikasi ini dapat dijalankan pada Windows, Mac, dan Linux. LibreCAD mampu membaca jenis file dwg.

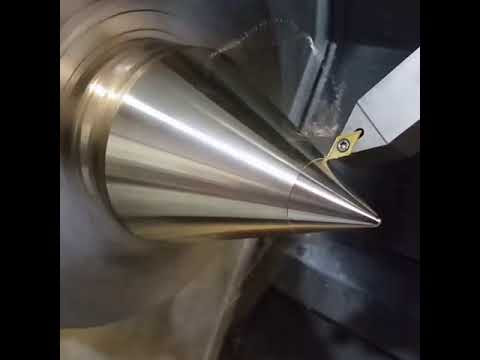

Mesin bubut mampu mengerjakan bentuk tirus maupun kerucut. Berikut video pembubutan kerucut:

FreeCAD merupakan salah satu software CAD 3D yang multi-fungsi. Sesuai dengan namanya software ini terbuka bagi siapa saja. Software FreeCAD dikembangkan oleh Jürgen Riegel pada tahun 2001.
